DC高電圧用移動型ノイズフィルタe-SuppressorDC-HV
高電圧EMC試験を、より簡単に
ノイズ低減
DC高電圧・大電流スイッチング電源のスイッチングノイズを低周波から高周波まで、低減します。
簡単に移動でき、HV EMC試験が即、実施可能に
高電圧用ノイズフィルタが未設置の電波暗室やシールドルームでも、貫通管を使用して即座に、High-Voltage EMC試験を実施できます。
e-Suppressorは、高圧電源を上の載せ、一体化した状態で移動することができます。
ノイズ除去の実例
CISPR 25 電圧法

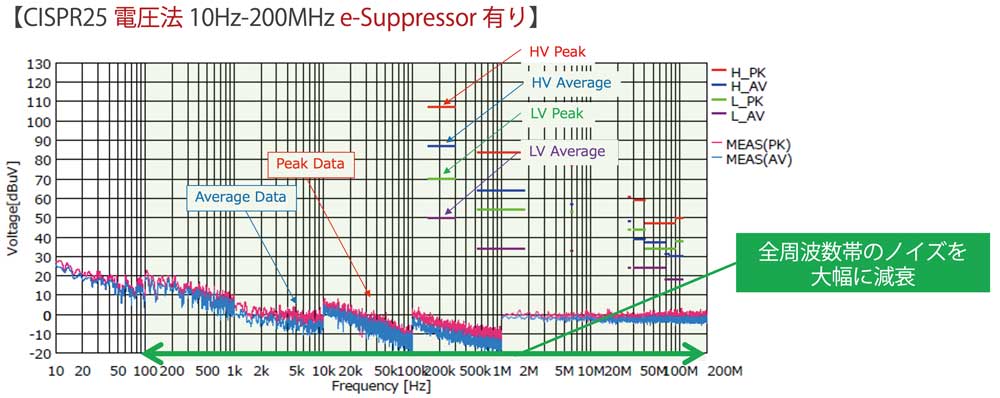

e-Suppressorあり
10 Hz～200 MHz

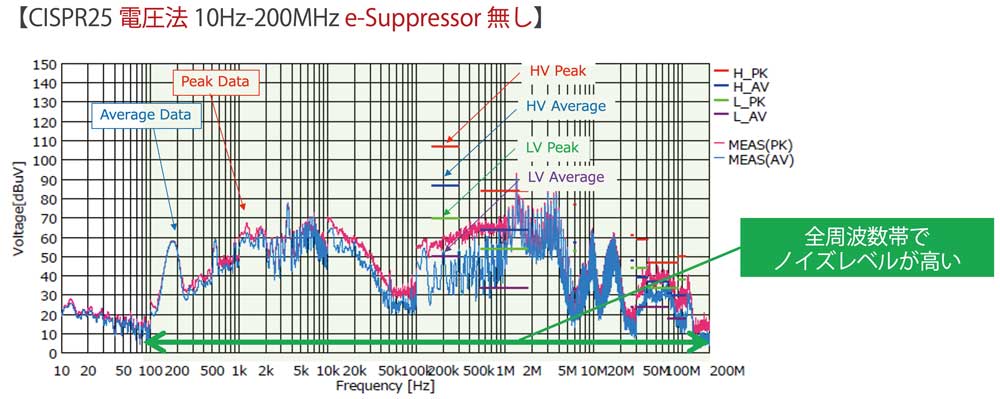

e-Suppressor無し
10 Hz～200 MHzCISPR 25 電流法

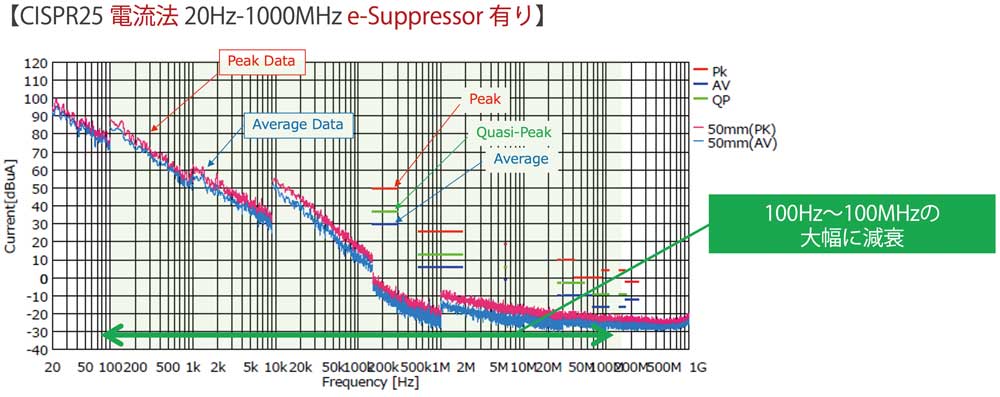

e-Suppressorあり
20 Hz～1000 MHz
e-Suppressor無し
20 Hz～1000 MHz

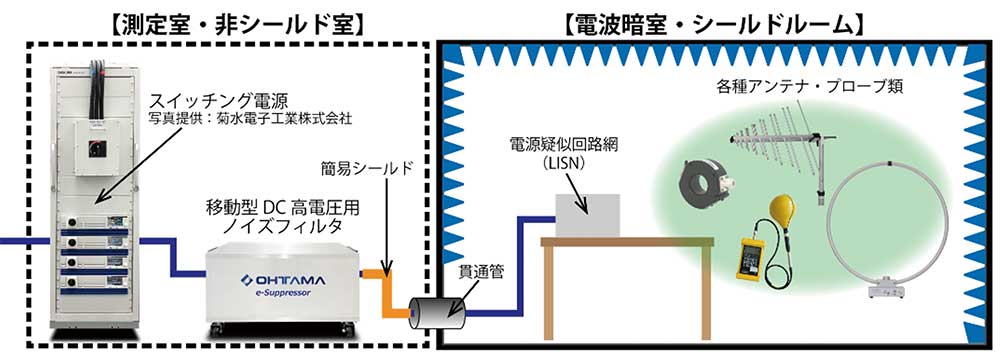

代表的な設置例

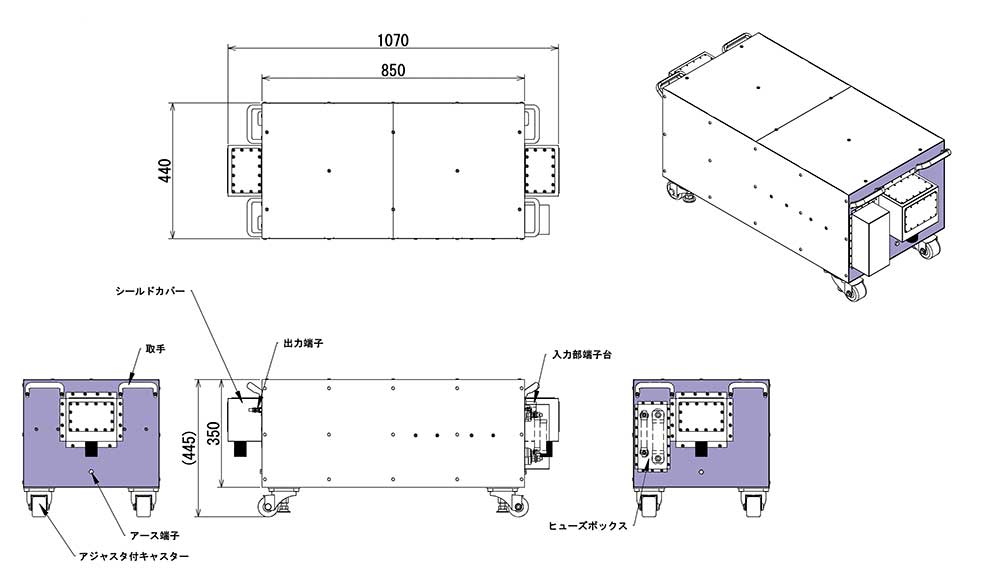

寸法・重量・スペック
スペック
| 定格電流／電圧 | DC 1500 V ／120 A |
| 周波数／減衰量 | 100 MHz以下は、上記の実測データをご確認ください 100 MHz～1 GHz（70 dB以上） 1 GHz ～18 GHz（60 dB以上) |
重量
フィルタ本体重量：約110 kg
